Corriente de salida: 20A. Potencia de entrada: 260W/12V 520W/24V. La tecnología MPPT incrementa la eficiencia de carga hasta un 20% más. Reconocimiento de voltaje automático. Incluye una salida auxiliar. Permite montaje en pared.
Un controlador de carga con MPPT es un dispositivo electrónico que regula la carga de las baterías, controlando el punto en el que los paneles solares empleados para la carga producen la mayor cantidad de energía eléctrica. MPPT significa Seguidor de Punto de Máxima Potencia por sus siglas en inglés (Maximum Power Point Tracker).
La potencia de un panel solar se mide en Watts. La potencia es el producto del voltaje (Volts) por la corriente (Amperes): Volts x Amperes = Watts
Los controladores de carga con MPPT siempre buscan el balance entre voltaje y corriente, en el que los paneles solares operan a su máxima potencia. Si utilizamos una curva para graficar el voltaje y la corriente de un panel solar, el punto de máxima potencia se encuentra en el centro o esquina de la curva. Un controlador de carga con MPPT se va a asegurar que los paneles solares operen lo más cerca posible de este punto, incrementando por consiguiente la producción del arreglo solar.

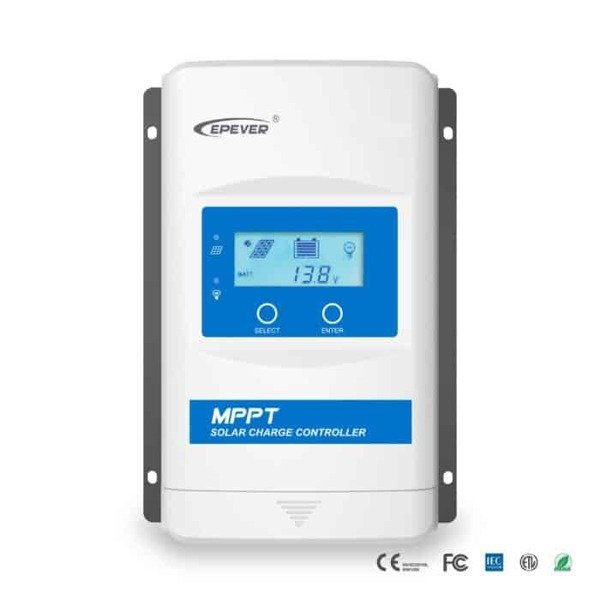

Modelo XTRA2210N-XDS2
Especificaciones técnicas
Baterías compatibles (presets)
Baterías comunes : AGM / GEL / Líquida
Baterías de litio : LiFePO4 / Li(NiCoMn)O2
Otras: Parámetros definidos por el usuario
Tensión de sistema 12V / 24V; reconocimiento automático
Consumo propio
≤30mA(12V)
≤16mA(24V)
Datos de entrada CC
Potencia máxima de panel 260W (12V) | 520W (24V)
Tensión máxima en terminal del panel100V(-25°C), 92V(25°C)
Voltaje MPPT(Voltaje de batería + 2.0V）~ 72V
Corriente de entrada máxima desde paneles20A
Datos de salida CC
Corriente de salida20A
Tensión de absorciónAGM: 14.4V / 28.8V
GEL: 14.2V / 28.4V
Líquida: 14.6V / 29.2V
Usuario: 9 ~ 17VTensión de ecualizaciónAGM: 14.6V / 29.2V
Líquida: 14.8V / 29.6V
Usuario: 9 ~ 17VTensión de flotePor defecto: 13.8V / 27.6V
Usuario: 9 ~ 17VDesconexión por bajo voltajePor defecto: 11.1V / 22.2V
Usuario: 9 ~ 17VTensión de reconexión (LRV)Por defecto: 12.6V / 25.2V
Usuario: 9 ~ 17VCompensación de temperatura-3mV/°C/2V (Por defecto)Rango de voltaje de batería 8~32VDatos de salida de cargaModosSiempre encendido, nocturno, vespertino, manual
Datos generales
Eficiencia MPPT≥99.5%
Conversión de carga máxima98.30%
Puerto de comunicaciónRJ45 (RS485)
Tipo de conexión Negativo común
Grado de protecciónIP33
Temperatura ambiente-20°C ~ +55°C
Humedad0 ~ 95% RH Sin condensación
Sección de cable recomendada para conectar el regulador con PV, batería y carga10AWG (6mm²)
Especificaciones físicas
Dimensiones (mm)217 × 158 × 56.5
Peso neto (kg)0.96
